這篇文章的起點，其實是一個很實際的問題：商務與學習用途的筆記型電腦，續航力怎麼解決？
筆電最大的耗材，公認是電池模組。不管是可拆式還是內藏式，特定型號的電池往往搭配專屬保護晶片，正廠價格不低，副廠的單價與品質之間又難以取捨。對於經手大量企業設備的我來說，持續投資專屬電池模組並不划算——於是我把目光轉向了另一條路：能自行更換 18650 電池單體、且輸出電壓可調的行動電源。
當時採購的是七電品牌 QD188-BFC：八節 18650、2並4串結構、輸出電壓可調整，再搭配 34 種 DC 轉換頭，對應各廠牌筆電的不同母座型態。手邊也正好有數十顆從客戶汰換筆電回收來的 18650——19V 3.42A 的變壓器數量最多，電池拆出來堪用的不少。這套組合，在那個年代確實相當彈性。
▲ 34合1 筆電 DC 萬用轉接頭排卡實物（上中下三排，共 34 種規格）
把所有接頭分為上、中、下三排，標註物理尺寸與術語。幾個常見卻容易混淆的規格：
——專用於 Lenovo / ThinkPad 現代筆電，方形接口一眼可辨。
——音叉頭內壁嵌有十字彈片，相容性較高（5.5×2.1 音叉頭有機會同時兼容 2.1mm 與 2.5mm 內針）；平口內壁光滑，尺寸差 0.1mm 就插不進去。
——前端帶弧度縮口，常見於早期 HP / ASUS 特定輕薄小筆電。
——外型像耳機插頭，早期曾被小型儀器、掌上遊樂器、醫療量測設備用作 DC 電源輸入。
但 2並4串有個隱患：並聯的兩顆電池如果內阻不同，內阻較大的那顆會長期承受過放。放久了沒去檢查，電池單體就悄悄陣亡。我試過把這些電池長期掛在 18650 充電器上，充多久都救不回來——鋰電池過放，是真的死，不是睡著。
Type-C 的出現，把「34 種頭」和「繁複的電壓問題」一次解決了——它把整套判斷邏輯，從人的腦子裡搬進了晶片裡。
現在我的標配是：中古市場低價入手的 Lenovo Type-C 65W 變壓器（非常容易取得），搭配小米 25000mAh 212W 行動電源——當然，這款有自放電問題且無法關閉，算是美中不足。
那麼，為什麼同一顆 65W 充電器，接到手機只充 20W、接到筆電卻能跑滿？這背後有一套設計相當精巧的電力協商機制，值得花幾分鐘認識一下。
問題的起點：電壓不能隨便給
舊式的充電介面（USB-A、DC 圓頭）基本上是「充電器決定輸出什麼，設備就承受什麼」。這在功率小的年代問題不大，但當充電功率開始衝到 45W、65W、甚至 240W 的今天，這個模式根本行不通——沒有任何一台設備能承受所有電壓規格。
Type-C 的設計者從一開始就意識到這個問題，於是在規格裡置入了一條「溝通管道」：CC 針腳（Configuration Channel）。

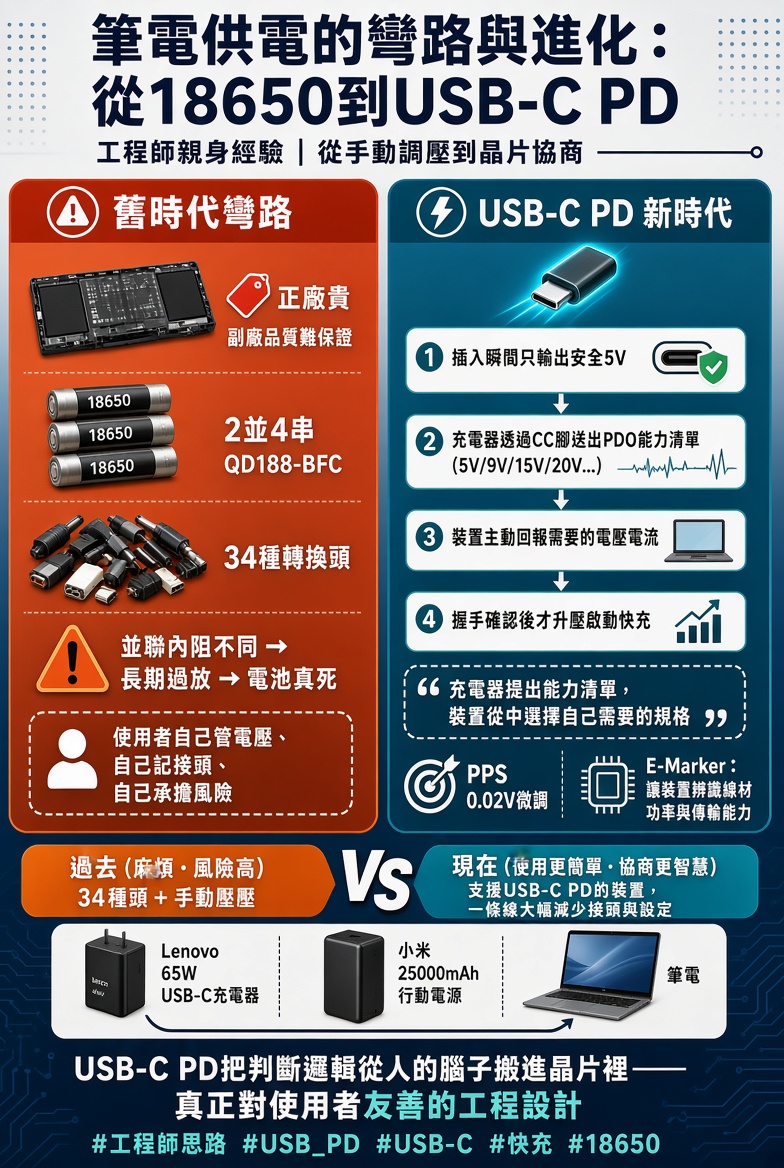

四步自動協商：插上去之後發生什麼事
插入的瞬間，充電器預設只輸出 5V 基礎電壓。不管它實際能供 20V，這一刻它保持最低姿態，確保不傷害任何設備。
充電頭的 PD 控制晶片，透過 CC 針腳送出它支援的「電力配置表（Power Data Object）」，例如：5V/3A、9V/3A、15V/3A、20V/3.25A，逐一列清楚。
手機或筆電的晶片收到清單後，綜合評估自己的電量狀態、當前溫度與最大充電規格，主動回傳一個「請求資料物件（Request Data Object）」——例如 iPhone 選 9V/2.22A，筆電選 20V/3.25A。
雙方達成共識後，充電器才將電壓切換至目標檔位，快充正式啟動。整個過程在毫秒內完成，你感覺不到任何間隔。
電壓的決定權，不在充電器，而在被充電的裝置。大功率充電器插上小手機不會有問題，因為手機只會選它能承受的那一格。
更進一步：PPS 與 AVS 的動態微調
固定電壓檔位（5V / 9V / 15V / 20V）只是基本款。USB PD 3.0 之後加入了 PPS（Programmable Power Supply），讓設備可以要求充電器以 20mV 為最小單位連續調壓——不再是「跳格」，而是「滑動」。
這對手機端的散熱意義重大：充電晶片可以把電壓精確壓在自己當下最高效率的工作點，減少轉換損耗，降低機身發熱。你在旗艦手機充電時摸到它比以前涼，多半就是 PPS 的功勞。
而到了 USB PD 3.1，又追加了 AVS（Adjustable Voltage Supply），讓 15V～48V 之間也可以 100mV 為單位動態調整，標準上限功率推進到 240W，正式進入高功率工作站與工業場景。
| 規格 | 調壓精度 | 電壓範圍 | 最大功率 |
|---|---|---|---|
| USB PD 2.0（固定檔位） | — | 5 / 9 / 15 / 20V | 100W |
| USB PD 3.0 + PPS | 20mV | 3.3～21V | 100W |
| USB PD 3.1 + AVS | 100mV | 15～48V | 240W |
線材也有發言權：E-Marker 晶片
協商機制有個前提：線材本身必須能承受被選定的電壓與電流。這就是 E-Marker 晶片的角色——它內建在線材的接頭裡，在握手過程中會主動回報自己的規格上限（例如「我最多支援 5A / 240W」）。
如果一條線沒有 E-Marker，充電器與設備即使雙方都能跑 100W，協商結果也會被自動限制在 60W 以下。這也是「同樣的充電頭換一條線就慢了」的常見原因之一。
Type-C 的電力協商設計，本質上是在一條極細的訊號線上實現了一套安全第一、設備主導的動態電源管理協定。它讓「一線通用、各取所需」變成現實，同時把安全保護內建進協商流程本身，而非靠使用者去判斷。
這種架構——先聲明能力、再協商需求、最後才執行——其實在網路協定與 AI Agent 設計裡都有對應的思路。懂了 USB PD，再回頭看那些「智慧系統」的設計邏輯，會覺得蠻親切的。
#USB_PD #Type-C #工程師思路 #科普
